| standard packaging: | パレットあたり 70 モジュール |

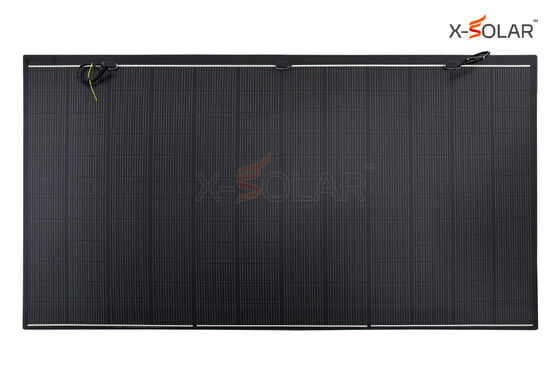

XSFM-580-T2のフレームレス仕様は580WのN-TOPConフレキシブル太陽電池モジュールです.寸法は2260 x 1200 x 2.7 mm,1枚当たりの質量は8.4 kgです.
標準試験条件 (STC):放射照度1000 W/m²,セル温度25 °C,スペクトルAM1.5.
| 最大出力 (Pmax) | 580 W |
|---|---|
| 最大出力動作電圧 (Vmp) | 44.19 V |
| 最大出力動作電流 (Imp) | 13.13 A |
| 開放電圧 (Voc) | 53.03 V |
| 短絡電流 (Isc) | 13.86 A |
| 出力公差 | 0 ～ +3% |
| 最大ヒューズ定格電流 | 25 A |
| 動作温度 | -40 ～ +85 °C |
| Pmax温度係数 | -0.26 %/°C |
| Voc温度係数 | -0.24 %/°C |
| Isc温度係数 | 0.04 %/°C |
| モジュール寸法 | 2260 x 1200 x 2.7 mm |
|---|---|
| モジュール質量 | 8.4 kg |
| セル種類 | TOPCon, 182 x 91 mm |
| セル配列 | 144セル (12 x 12) |
| フレーム | なし |
| 接続箱 | IP68 |
| 出力ケーブル | 4 mm²; ケーブル有効長400 mm |
| コネクター種類 | MC4互換 |
| 前面静荷重 | 5400 Pa |
| 背面静荷重 | 2400 Pa |
Paで示す静荷重値はモジュールの圧力荷重に対する定格であり,屋根に追加される重量を示す値ではありません.設置システム全体と荷重分布を,現場の条件に合わせて評価してください.
TÜV SÜD証明書Z2 124365 0002 Rev.01の型式附属書にはXSFM-580-T2が記載されています.この参照はフレームレス1000 VDC仕様のみに適用されます.証明書保有者はJiangsu X-Solar Green-Building Technology Co., Ltd.です.発行日は2024-09-05,記載された有効期限は2029-09-02で,証明書の条件に従います.供給される仕様と証明書全文および型式附属書を照合し,プロジェクトに必要な資料をご請求ください.
| パレット当たり枚数 | 70 |
|---|---|
| 40フィートコンテナ当たり枚数 | 1190 |
発注時に最終的な梱包構成を確認してください.
軽量モジュールを必要とする屋根で,このフレームレス仕様を検討してください.屋根下地,構造耐力,形状,固定方法,風雪荷重,排水と防水を評価してください.供給仕様のシステム電圧,許容曲率と取扱説明を確認してください.
対象は8.4 kg,2260 x 1200 x 2.7 mmのフレームレス仕様です.フレーム付き仕様は機械特性と梱包仕様が異なります.
この屋根用モジュールを折り畳んだり,繰り返し曲げたりしないでください.型式別の運搬,支持と取扱説明に従い,曲面設置の計画前に許容曲率を確認してください.
固定材料,ケーブル,機器を含む設置システム全体と荷重分布に加え,風雪,施工および保守荷重を考慮する必要があります.
設置場所,屋根図面または写真,必要数量,納入先と希望日程をお知らせください.お問い合わせには正確な型式をご記載ください.
|
|
