| standard packaging: | パレットあたり 36 モジュール |

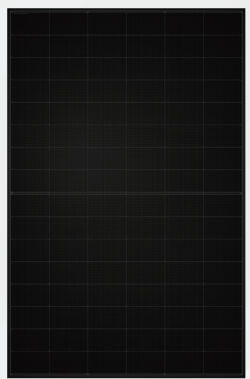

TWMNH-48HEは,前後にガラスを備え,黒色陽極酸化アルミフレームを採用した450WのN型太陽電池モジュールです.以下は450W出力区分の仕様です.
標準試験条件 (STC):放射照度1000 W/m²,セル温度25 °C,スペクトルAM1.5.
| 最大出力 (Pmax) | 450 W |
|---|---|
| 最大出力動作電圧 (Vmp) | 29.81 V |
| 最大出力動作電流 (Imp) | 15.10 A |
| 開放電圧 (Voc) | 35.95 V |
| 短絡電流 (Isc) | 15.81 A |
| 出力公差 | 0 ～ +3% |
| 最大システム電圧 | 1500 VDC |
| 最大ヒューズ定格電流 | 30 A |
| 動作温度 | -40 ～ +70 °C |
| Pmax温度係数 | -0.28 %/°C |
| Voc温度係数 | -0.24 %/°C |
| Isc温度係数 | 0.046 %/°C |
| モジュール寸法 | 1762 x 1134 x 30 mm |
|---|---|
| モジュール質量 | 23.7 kg |
| セル技術 | TNC |
| セル配列 | 96セル (6 x 16) |
| 前面ガラス | 2.0 mm ARコーティング半強化ガラス |
| 背面ガラス | 2.0 mm 半強化ガラス |
| フレーム | 黒色陽極酸化アルミニウム合金 |
| 接続箱 | IP68; 3ダイオード |
| 出力ケーブル断面積 | 4.0 mm² |
| 前面静荷重 | 6000 Pa |
| 背面静荷重 | 4000 Pa |
Paで示す静荷重値はモジュールの圧力荷重に対する定格であり,屋根に追加される重量を示す値ではありません.設置システム全体と荷重分布を,現場の条件に合わせて評価してください.
| パレット当たり枚数 | 36 |
|---|---|
| 40フィートハイキューブコンテナ当たり枚数 | 936 |
発注時に最終的な梱包構成を確認してください.
設計上,剛性のあるガラス・フレーム構造のモジュールが必要なプロジェクトに使用してください.選定前に屋根の耐荷重,取付システム,現地の風雪荷重および適用される電気要件を確認してください.
前面と背面に各2.0 mmのガラス,黒色陽極酸化アルミフレームを採用し,モジュール厚さは30 mmです.
電気特性は450W出力区分に限ります.見積り依頼時に正確な出力区分を確認してください.
型式,数量,設置場所,取付方法,納入先と希望日程をご提示ください.
設置場所,屋根図面または写真,必要数量,納入先と希望日程をお知らせください.お問い合わせには正確な型式をご記載ください.
